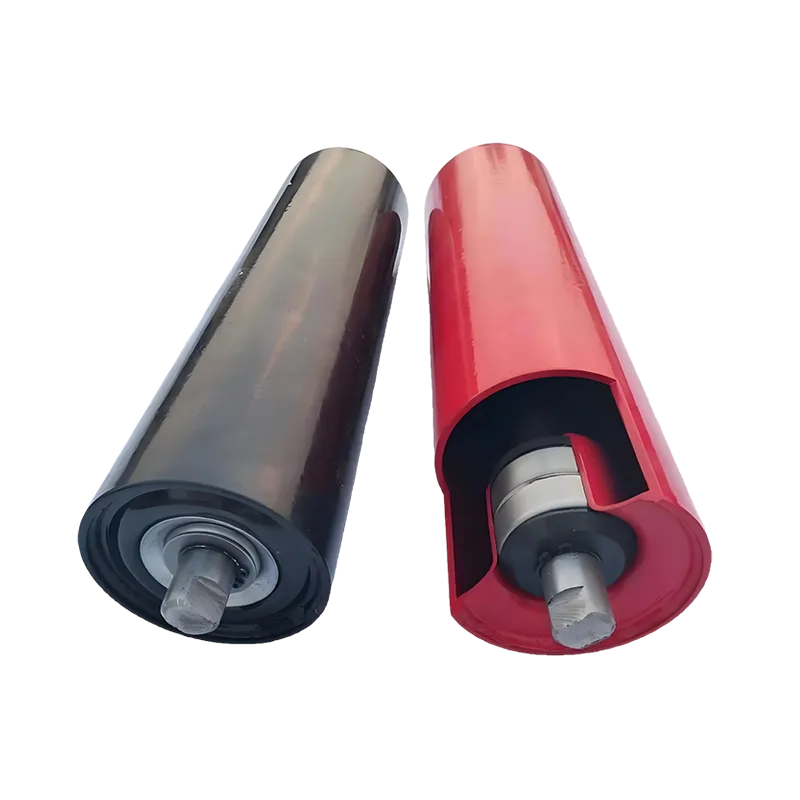

L'albero è realizzato in acciaio ad alta precisione trafilato a freddo, e il tubo utilizza un tubo saldato ad alta frequenza con spessore di parete uniforme, alta rotondità, rettilinearità e precisione, riducendo efficacemente il runout radiale e garantendo una rotazione uniforme durante il funzionamento.



I cuscinetti utilizzano cuscinetti originali di Harbin, Wacker Chemie e Luoyang. Le carcasse dei cuscinetti e le coperture antipolvere sono realizzate stampando lastre d'acciaio di alta qualità. Viene utilizzata una lubrificazione a base di litio ad alta efficienza e lunga durata in una sola volta, e una struttura di sigillatura labirintica, che offre un'eccellente prestazione impermeabile e antipolvere.



Il coefficiente di resistenza alla frizione rotazionale del rullo supporto in condizioni di laboratorio è 0,02~0,022, e il coefficiente di resistenza alla frizione simulato in condizioni di lavoro sul campo è 0,022.



Il coefficiente di carico del rullo supporto è selezionato secondo gli standard CEMA; l'angolo di rotazione dell'albero del rullo supporto deve essere inferiore a 10°; il runout radiale del diametro esterno del rullo supporto non deve superare 0,6 mm; lo spostamento assiale del rullo non deve superare 0,5 mm; il coefficiente di resistenza rotazionale del rullo supporto non deve superare 0,02; l'accoppiamento dei cuscinetti del rullo supporto è selezionato secondo gli standard DIN.



Basso runout radiale, con il rullo supporto portante garantito sotto i 0,35 mm; bassa resistenza rotazionale, con un coefficiente di resistenza sotto 0,010; eccellente prestazione antipolvere e impermeabile, con zero ingresso d'acqua dopo un test di impermeabilità di 72 ore; lubrificazione permanente e lunga durata (non inferiore a 30.000 ore).



Diametro standard	Intervallo di lunghezza	Spessore della lamiera del cilindro	Modello di cuscinetto
mm	mm	mm	min-max
63.5	150-3500	3.0-3.75	204
76	150-3500	3.0-4.0	204 205
89	150-3500	3.0-4.0	204 205
102	150-3500	3.5-4.0	204 205 305
108	150-3500	3.5-4.0	204 205 305 306
114	150-3500	3.5-4.5	205 206 305 306
127	150-3500	3.5-4.5	204 205 305 306
133	150-3500	3.5-4.5	205 206 207 305 306
140	150-3500	3.5-4.5	205 206 207 305 306
152
